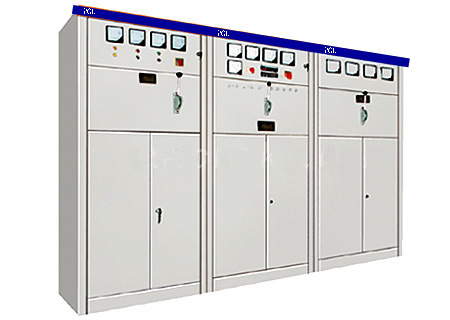

| 產品名稱 PGL交流低壓配電柜 |
|
|
| 產品信息 |
|
|
| 型號： |
PGL |
| 規格： |
|
| 技術指標： |
型號 額定工作電壓AC(V) 額定絕緣電壓AC(V) 輔助電路的額定電壓 分斷能力(KA)
交流(V) 直流(V)
PGL1 380 500 AC220 AC380 AC110 AC220 15
PGL2 30
PGL3 45 |
| 品牌： |
|
| 產品說明： |
概述
PGL交流低壓配電柜適用于發電廠、變電站、工礦企業，作為交流50Hz，額定工作電壓380V的低壓配電系統中作動力、配電、照明之用。
本產品符合GB7251.1-97國家標準。
使用條件
1.周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃。24h內的平均溫度不得高于+35℃。
2.空氣清潔，相對濕度在最高溫度+40℃時不超過50%，在溫度較低時，允許有較高相對濕度。例如：+20℃時為90%。
3、海拔高度不超過2000m。
4、安裝傾斜度不超過5度。
5、無劇烈震動和沖擊的地方及不足以腐蝕電器元件的場所。
結構特點
1. 本產品系戶內固定安裝，為開啟式雙面維護的低壓配電裝置 。
2. 其殼體采用薄鋼板及角鋼焊接組合而成，屏前有門，屏上方的儀表板為開啟式小門，可裝設指示儀表，組裝的屏與屏之間加有鋼板彎制而成的隔板，這樣就減少了由于一個單元（一面屏）內部故障而使事故擴大的可能。屏后骨架上方，裝有防護罩的主母線安裝于絕緣框上，有效防止上方墮落金屬物件造成主母線短路的惡性事故：
3.中性母線設置二屏的下方絕緣子上，殼體內外均有防護漆層，始端屏終端屏可加防護板。
4.本產品具有良好的保護接地系統，主接地點焊接在骨架的下方，儀表門也有接地點與殼體相連。這樣就構成了一個完整的接地保護電路。由于這個接地保護電路的可靠性，防止操作者觸電的防護能力大為加強。
訂貨須知
用戶訂貨時，請提供下列資料：
1.產品的全型號（包括主電路方案和輔助電路方案）；
2.主電路系統組合順序圖、平面布置圖；
3.輔助電路電氣原理圖；
4.柜內元器件清單；
5.主母線規格；
6.如有特殊要求應與制造廠協商解決。
| |
|
|
|
