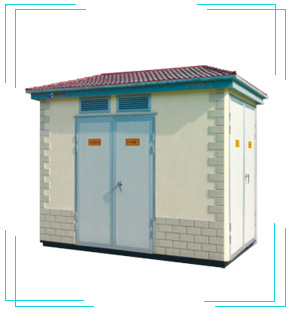

　產品名稱　　　　　　　　　　　　　　　YB口-12/0.4戶外箱式變電站　　　　　　　　　　　　　　　　　　　　　　　

YB口-12/0.4戶外箱式變電站

　產品信息

型號：

XBW□-12系列箱式變電站

規格：

技術指標：

單位　高壓電器變壓器低壓電器
　額定電壓　KV 12 10/0.4 0.4
　額定容量　KVA 100～1600
　額定電流　A 400、630 由變壓器容量定 100～2500
　額定短路開斷電流 KA 31.5 50
　額定短時耐受電流 KA 20/4s ≤200KVA 250-400KVA ≥500KVA
　額定峰值耐受電流 KA 50 免試　　　15/1S　　　30/1S
　額定關合短路電流 KA 50 免試　　　　30　　　　63
　1min工頻耐壓 KV 對地、相間42 斷口間48 35（28）
　雷電沖擊耐壓 KV 對地、相間75 斷口間85 75 2.5
　箱體防護等級 IP33 IP53
　噪聲水平 dB 油變≤55 干變≤65 IP33

品牌：

產品說明：

YB□-12/0.4戶外箱式變電站是將高壓柜、變壓器、低壓柜、計量單元及智能系統優化組合成的完整智能化配電成套裝置。它除了在結構上吸取目前在國內流行的歐式、美式、國產箱變的優點外，并真正實現了配電自動化技術。可用于城市高層建筑、居民小區、市政設施、工廠、礦山、公路、碼頭、油田及臨時施工用電等場所。　　YB□-12/0.4符合GB/T17467-1998《高壓/低壓預裝式變電站》、GB/T11022-1999《高壓開關設備通用技術條件》標準。箱體材料材質符合GBJ82-85、GB/T15231.1.3.4-94、GB10294-88標準、IEC-1330等標準。

YB□-12/0.4系列箱式變電站是一種新型供配電裝置，用于額定電壓為12KV或7.2KV，三相交流、50Hz，單或雙母線系統的戶外成套中轉站。
三、主要特點：
1.結構形式：箱體采用先進結構設計，配電間隔雙列布置，共用一組主母線；控保屏與開關柜分室放置。
2.進出線形式：有架空進線、電纜出線和電纜進出線兩種形式。
3.主要元件：
⑴. 12KV箱型固定間隔ZGN-12
    間隔為金屬封閉結構，骨架由優質鋼板折彎后組裝而成；間隔內分?jǐn)嗦菲魇摇㈦娎|室、儀表室等，主母線室為獨立一體，安裝于間隔前上方，雙列間隔共用一組主母線，間隔中部為斷路器室，在其左側設置了聯鎖操作機構，采用了先進可靠的強制性聯鎖設計，達到“五防”要求，柜體下部為電纜室，并可安裝帶電顯示傳感器，柜體后框安裝電流互感器及避雷器。
⑵. 微機自動化監控系統：設有保護屏、直流屏、交流屏、電度表屏、通訊屏等后臺部分。
4.外殼材料：
    金屬材料：彩鋼板、復合板、不銹鋼板、覆鋁鋅板、鋁板，箱體墻壁中間加隔熱材料，箱體能防水、防火、防風沙、防腐；污穢等級適用于Ⅲ類，防護等級IP23DH，能耐受?chē)?guó)標要求的機械外力（能量20J）沖擊，頂部負荷≥2500N/m2。外觀美觀大方，隔熱性能良好，且箱體設有上下可通風的風道，戶外太陽輻射對戶內造成的溫升減小到最低限度。
5.輔助設備：
    箱體內可裝設溫控強迫通風裝置、防凝露自動控制裝置；也可裝設空調。具有超溫通風、防止凝露產生、故障報警等功能。各獨立的單元裝設完善的帶電顯示和照明系統。
6.外形結構: 為平頂起脊式結構，頂蓋為活蓋，可拆裝吊運，并留有明顯的方向標記。總體設計科學、布置合理緊湊、功能完善、安全可靠，達無人值守條件。
四、主要技術參數：

序號	項目	單位	參數
1	額定電壓	KV	7.2 12
2	額定頻率	Hz	50
3	額定電流	A	630、1250、1600
4	額定短路開斷電流（有效值）	KA	20 25 31.5 40
5	額定短時耐受電流（有效值）	KA	20 25 31.5 40
6	額定短路關合電流（峰值）	KA	50 63 80 100
7	額定峰值耐受電流（峰值）	KA	50 63 80 100
8	額定短路電流開斷次數	次	50（40KA為30次）
9	機械壽命	次	20000
10	防護等級		IP23DH
11	操作方式		彈簧儲能式
12	母線系統		單母線或單母線分段
13	開關柜型號		ZGN-12系列
14	主開關		VS1系列真空斷路器
15	隔離開關（上）		GN30-12系列
16	隔離開關（下）		GN19-12系列

五、應用環境：
1、海拔高度不超過1000米；
2、最高氣溫+40℃，最低氣溫-25℃，
3、安裝在無經常性劇烈震動和沖擊，沒有火災、爆炸危險和嚴重污穢、化學腐蝕的地點。
4、使用條件由用戶與廠方協商制造。

YB□-12/0.4系列箱式變電站是將高壓柜、變壓器、低壓柜、講師單元及智能系統優化組合成的完整智能化配電成套裝置。它除了在結構上吸取目前在國內流行的歐式、美式、國產箱變的優點外，并真正實現了配電自動化技術。
　　高壓側（10KV）能滿足電力部門對配電網自動化的要求，低壓側（0.4KV）能滿足智能化小區物業管理智能化的要求，可以用設置在中心站或物業管理處的上位機對箱式變電站進行“四遙”（遙測、遙訊、遙調、遙控）系統管理，多臺智能型箱式變電站連接成“手拉手”環網供電時，在軟件配合下，能完成故障區段自動定位、故障切除、負荷轉帶、網絡重構等功能，從而保證在一分鐘左右恢復送電。
　　XBW-12系列箱式變電站，具有成套性強、功能多、運行可靠、外形美觀、安全方便；占地少、維護少、投資少、見效快、壽命長等特點�？捎糜诔鞘懈邔咏ㄖ⒕用裥^(qū)、市政設施、工廠、礦山、公路、碼頭、油田及臨時施工用電等場所。XBW□-12緊湊型箱式變電站除不具有智能化系統外，其它同智能型箱式變電站。
